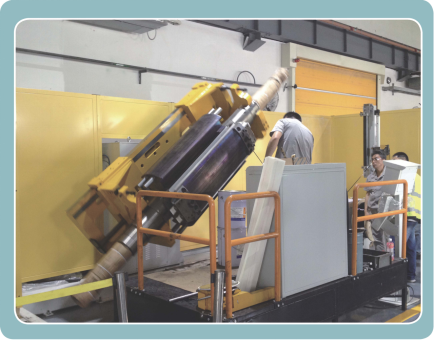

技術參數:
1、轉子繞線機繞線主軸動力:37KW(22KW),其他功率總共4KW,合計40KW(26KW)。
2、轉子繞線機繞線主軸提供輸出:使用轉矩6000牛米N*m。主軸承載轉子重量最大5000KG(3000KG)。
3、繞線機由繞線主軸實現回零、定位、變速繞制。主軸由一個腳踏開關實現正反轉工作。變頻調速0~12轉/分。
4、最大繞制電磁線(漆包銅線)截面9.5mm×3.5mm。
5、恒漲力最大拉力80kg,1~80kg可調。
6、采用日本三菱系列PLC、伺服電機及人機控制觸摸屏。所有參數通過觸摸屏輸入、調整、保存,可存儲超過300組參數。
7、設備繞線時由人機界面觸控屏PLC控制,滾珠導軌位移輕巧正確,與繞線其他部件組成全自動排線繞線機。
8、適用轉子最長2000mm(1500mm),最大直徑800mm(700mm),最大載重5噸(3噸)。
