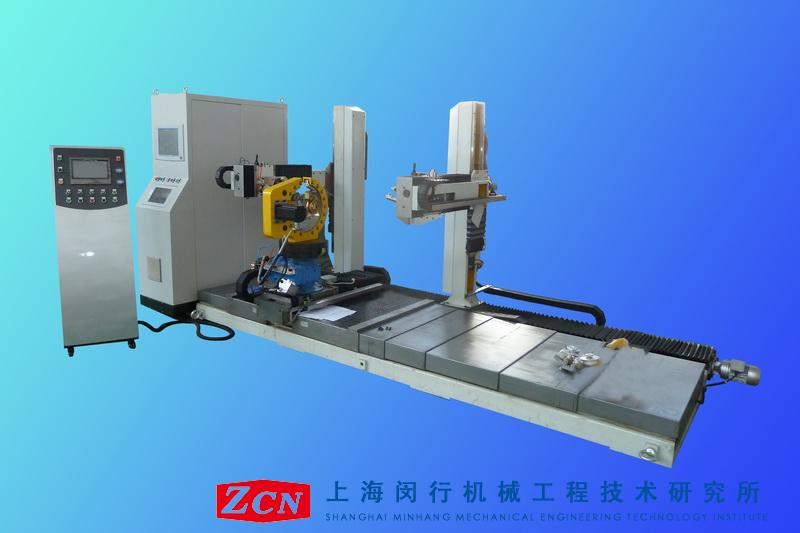

本設備用于交流電機定子框式梭形線圈絕緣包扎，可以對定子線圈上下層邊翻身進行包扎的電磁恒漲力包帶機。

技術參數：

1、本設備采用四軸聯動技術的數控包帶形式，人機控制采用工業電腦， 15寸彩色顯示屏，過程畫面監控，能夠同步包帶過程；具備手動輸入線圈數據、轉速、層數、包帶次數功能，能夠存儲超過999個以上包帶程序，并能夠通過 U盤導出保存；

2、線圈截面尺寸：（5~20）mm×（30~60）mm，絕緣帶寬度：20mm、 25mm；帶盤內徑：25mm、40mm，外徑：110mm；

3、數控電子恒漲力包帶頭可通過微伺服電機自動調整包扎角度和方向，采用高精度測距傳感器反饋控制電子磁粉制動器，使包帶過程中始終處于恒張力狀態，最小線圈開檔220mm；

4、梭形長： 350~2300mm（3200mm），直線300~1600mm(2500mm)，無級可調；

5、線圈節距范圍：220mm~800mm（電磁張力），可另配機械包帶頭，最小包開檔120mm；

6、包扎張力（電磁）：0~60 N（兩路，二盤張力可分別設置），可自動翻邊包帶；

7、有機械手氣夾，包直線長的線圈抓住被包線棒，以防大的抖動；

8、疊包率：0~75%，包帶疊包率連續可調，精確度＜0.1mm。絕緣帶疊繞誤差每10圈測量小于0.5毫米，線圈包帶質量明顯提高；

9、包帶速度：0~220轉/分； 10、可實現多層往復包帶，具備無帶和斷帶檢測報警功能。
